一：Shadow Map 是什么#

之前已经写过了，所以这里不再赘述

详情请见：https://jiat-t.github.io/posts/shadow-techniques/

二：锯齿与软阴影#

1.PCF（Percentage-Closer Filtering，百分比渐近滤波）#

Shadow Map 在进行深度比较时，所得结果非零即一，这无疑会导致非常严重的锯齿化问题

PCF 采用的抗锯齿方法是：对于目标像素，我们并不仅仅只对这一个像素的深度进行比较，而是在它周围 3x3 或是 5x5 等范围内的每一个像素都进行深度比较；最后将所有比较的值相加求平均，可以得到一个【0，1】范围内的阴影系数（0 表示完全遮挡，1 表示无遮挡）

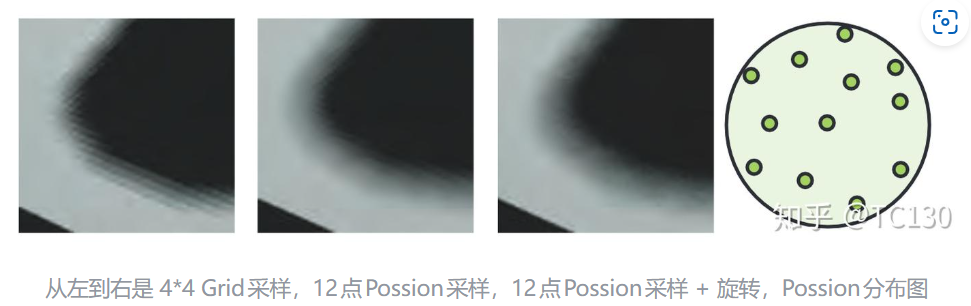

同时，对周围点的采样方式也可以是多样的，比较常见的就是使用泊松分布来进行选择周围像素

Shadow Maps 1

2.PCSS（Percentage-Closer Soft Shadows, 百分比渐近软阴影）#

首先明确一个物理现象：

  • 遮挡物离接收平面越近，阴影越硬

  • 遮挡物离接收平面越远，阴影越软

Shadow Maps 2

而 PCF 对阴影的软化是相对于整体而言的，无法做到随距离而变化，PCSS 则能够通过距离控制半影宽度，从而实现软阴影的效果

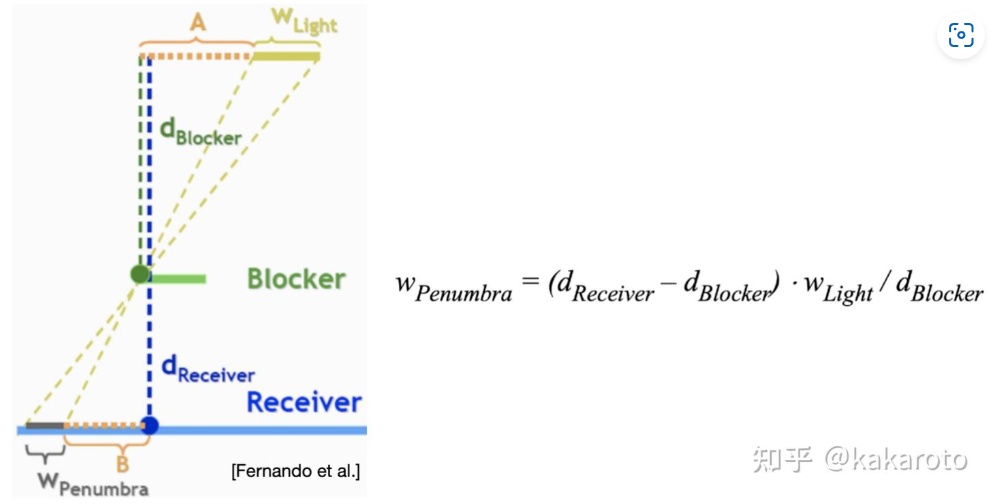

具体公式（相似三角形）：

Shadow Maps 3

计算出 W_Penumbra 之后，只需将其乘上一个缩放因子，转化为 Shadow Map 中的采样半径，即可对 PCF 的采样范围进行控制（距离越近，PCF 采样范围越小，阴影就越硬；反之，PCF 采样范围越大，阴影更软）

3.VSM（Variance Shadow Maps, 方差阴影贴图）#

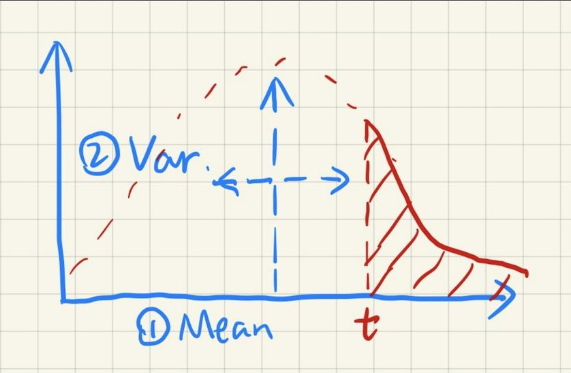

首先说说“切比雪夫不等式”：

$ P(x > t) ≤ \frac{\sigma^2}{\sigma^2 + (t - \mu)^2} $

其中$ \mu $是平均值，$ \sigma^2 $是方差；这个不等式的含义是： 在一个均值为$ \mu $，方差为$ \sigma^2 $的分布中，任取一个随机变量 x，其值大于 t 的概率小于某一个上界

Shadow Maps 4

回到 PCF 中，如果直接使用 PCF 去做软阴影，需要使用一个 for 循环对 shadow map 进行多次采样与深度比较，这会极大地拖慢运行速度；那么，有没有一种方法能够避免多次的查询，在渲染物体时只进行一次采样呢？

最理想的情况是：直接模糊掉 shadow map，然后每次都只采样一次，但这很显然是错的，因为最终的深度比较结果仍然非零即一。既然如此，不妨转变一下思路：既然最后要求得的都是一个 0~1 范围内的阴影系数，那我们不妨将这个系数等效为一种“概率”—— 即当前片元没有被遮挡（光线能够穿透）的概率

如果将 shadow map 上的深度视作随机变量，那么计算阴影系数，就变成了求“遮挡物深度大于当前片元深度”的概率 P(x > t)。此时，切比雪夫不等式就派上用场了

因为基础的 shadow map 只存有 z 值，而切比雪夫不等式需要使用的是方差与均值，因此需要对其进行额外的存储，具体操作步骤如下：

  1. 增加存储内容：除了存储 Z 值本身外，还需要额外对 $ Z^2 $ 进行存储（可以使用两张 shadow map，或者是将其存储在一张 shadow map 的不同通道）

  2. 模糊操作：这是 VSM 最大的优势。我们可以像处理普通图片一样，直接对这张双通道 Shadow Map 进行高斯模糊或硬件 Mipmap 过滤。模糊后，我们单次采样得到的值，就直接是该区域内深度的期望 E(x) 和深度平方的期望 E(x^2)

  3. 计算方差与概率：根据概率论公式，方差可以通过 $ \sigma^2 = E(x^2) - (E(x))^2 $ 算出。拿到方差$ \sigma^2 $和均值 $ \mu $后，直接代入切比雪夫不等式，就能估算出一个上限概率

优点：性能极高，只需要进行一次采样操作即可得到效果不错的软阴影

缺点：漏光现象——当两个遮挡物的深度差异非常大时，方差会变得特别大。根据上面的公式，方差一旦变大，计算出来的光照概率 P 就不会是 0，而是一个比较大的值。这会导致原本应该处于死角、完全是黑影的地方，诡异地透出光来

4.VSSM（Variance Soft Shadow Maps，方差软阴影）#

如果说 VSM 是 PCF 的升级版，那么 VSSM 则是 PCSS 的升级版

在 PCSS 中，开销最大的一步就是“求得遮挡物的平均深度 $ Z_{occ} $”，因为需要通过 for 循环去暴力求解，而这一步也正是 VSSM 对其进行改进的点，即：只使用数学公式，一步直接算出平均深度

公式如下：$ P_{unocc} \cdot Z_{unocc} + (1 - P_{unocc}) \cdot Z_{occ} = Z_{Avg} $

其中：

  • 未被遮挡像素的比例 $ \frac{N_1}{N} $，其实就是当前片元处于光照中的概率，我们记为 $ P_{unocc} $

  • 被遮挡像素的比例 $ \frac{N_2}{N} $，就是处于阴影中的概率，记为 $ 1 - P_{unocc} $

移项可得：$ Z_{occ} = \frac{Z_{Avg} - P_{unocc} \cdot Z_{unocc}}{1 - P_{unocc}} $

观察右边的式子，其中：

$ Z_{Avg} $（整个区域的平均深度）： 可以直接通过对生成好的 Shadow Map 进行 Mipmap 查询，或者使用 SAT（Summed Area Table）瞬间得到

$ P_{unocc} $（未被遮挡的概率）：就是 VSM 里用切比雪夫不等式算出来的那个光照概率 $ P $ ，通过方差 $ \sigma^2 $ 可以直接得出

$ Z_{unocc} $（未遮挡部分的平均深度）： 既然它没被遮挡，说明光线直接打到了接收面上。因此，可以采用了一个非常巧妙的近似假设——直接把当前正在着色的片元深度 $ t $作为 $ Z_{unocc} $ 的值

最终得到遮挡物的平均深度$ Z_{occ} \approx \frac{Z_{Avg} - P \cdot t}{1 - P} $

5.MSM（Moment Shadow Mapping，矩阴影贴图）#

MSM 解决的是 VSM 的漏光现象，可以理解为“VSM 是 MSM 的青春版”

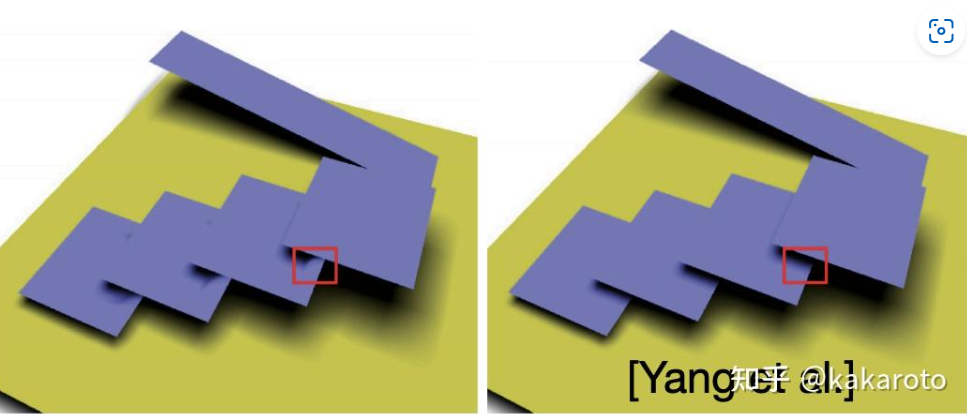

左：VSM 右：MSM

什么是”矩“？

在统计学和数学中，“矩”是用来描述概率分布形状的数值：

  • 一阶矩：均值 E(z)，也就是 VSM 里的$ \mu $

  • 二阶矩：平方的均值 E(z^2)，VSM 利用它算出了方差$ \sigma^2 $

VSM 的本质，其实就是“二阶矩阴影贴图”。 它利用两个矩，通过切比雪夫不等式去猜（估算）深度的分布。但当遮挡物深度跨度极大时，仅靠两个矩提供的信息太少了，估算出的概率曲线会过于平缓，导致本该是死黑的阴影被错误地算出了大于 0 的光照概率——这就是漏光的数学根源

MSM 的标准做法是存储四个矩（4-Moments）。 在生成 Shadow Map 时，它不仅存 z 和 z^2，还要存 z^3 和 z^4。 之后依然可以像 VSM 那样，对这张包含了 4 个通道的贴图进行暴力的高斯模糊或硬件滤波

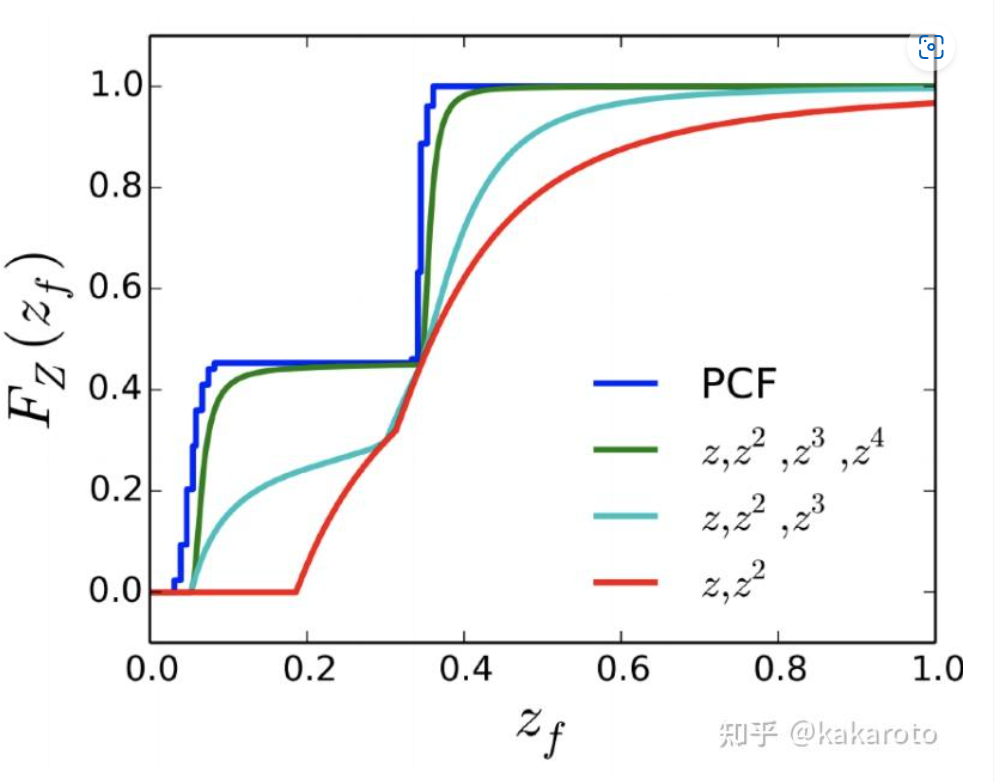

可以看到，四阶矩已经可以很好的近似 PCF 了：

Shadow Maps 6

至于之后 CDF 的复原，涉及到非常复杂的数学推导，这里不作展开

三：精度与分辨率#

1.PSM (Perspective Shadow Maps, 透视阴影贴图)#

对于一张 1024 x 1024 的 shadow map，我们常常会遇到这样的情况：明明远处的阴影看上去还行，但是近处的阴影却是一团马赛克。造成这种现象的原因是“投影面积不匹配”，相较于远处的阴影，近处的阴影明明在屏幕上占据更大的区域（换句话说是，占据的像素更多），但 shadow map 还是使用与远处阴影一样的纹素数量来表示它（比如 2 x 2 个纹素）

解决的方法也很简单，既然分配给近处的纹素太少，那为什么不增加近处的采样数量呢？

在标准的 shadow map 流程中，我们是在世界空间下，从光源的视角去拍摄场景并生成深度图；此时由于正交投影，拍摄出来的物体是不存在“近大远小”的关系的，因此只需要将近处的物体放大，将远处的物体缩小，就可以达到区分阴影精度的效果；所以，唯一需要做的就是将“正交投影”更改为“透视投影”

操作步骤：

  1. 空间变换：PSM 放弃在世界空间中直接生成 shadow map，而是使用观察矩阵与透视矩阵将坐标变换到 NDC 空间，在这个空间中，物体完美符合人眼中的景象——近大远小

  2. 光源采样：计算出光源在这个 NDC 空间中的位置与方向，并生成这个空间下的 shadow map

  3. 结果：近处的物体在 shadow map 上占据了更多纹素，远处的物体占据更少的纹素

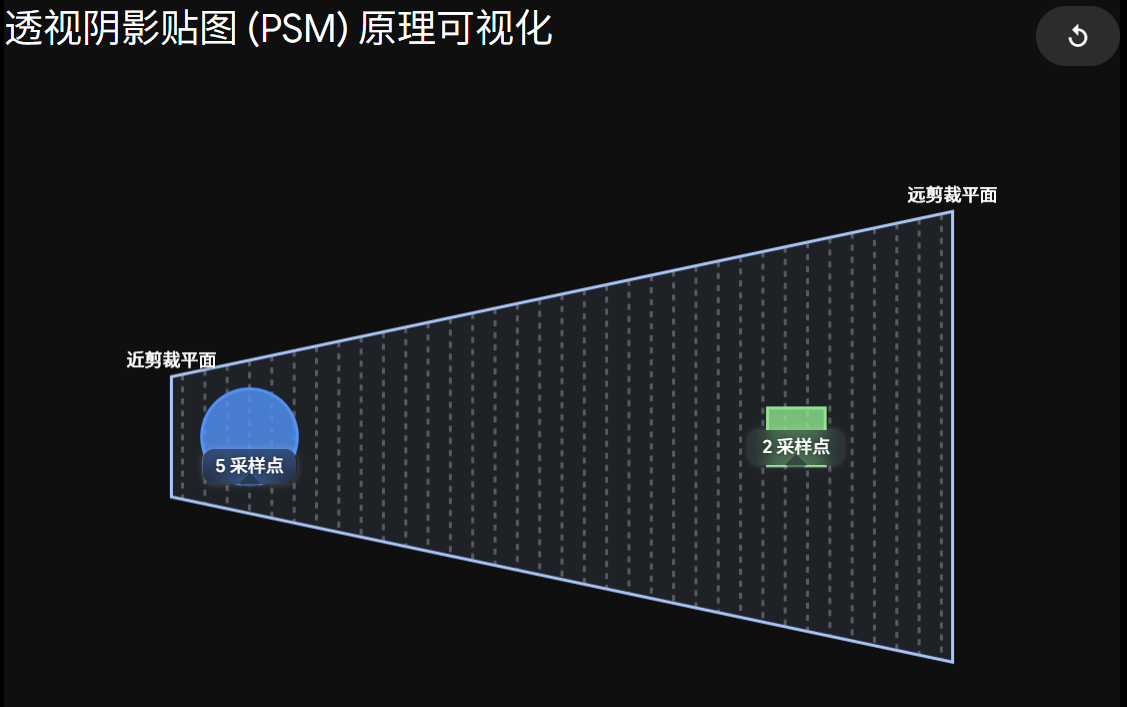

世界空间下生成的 shadow map

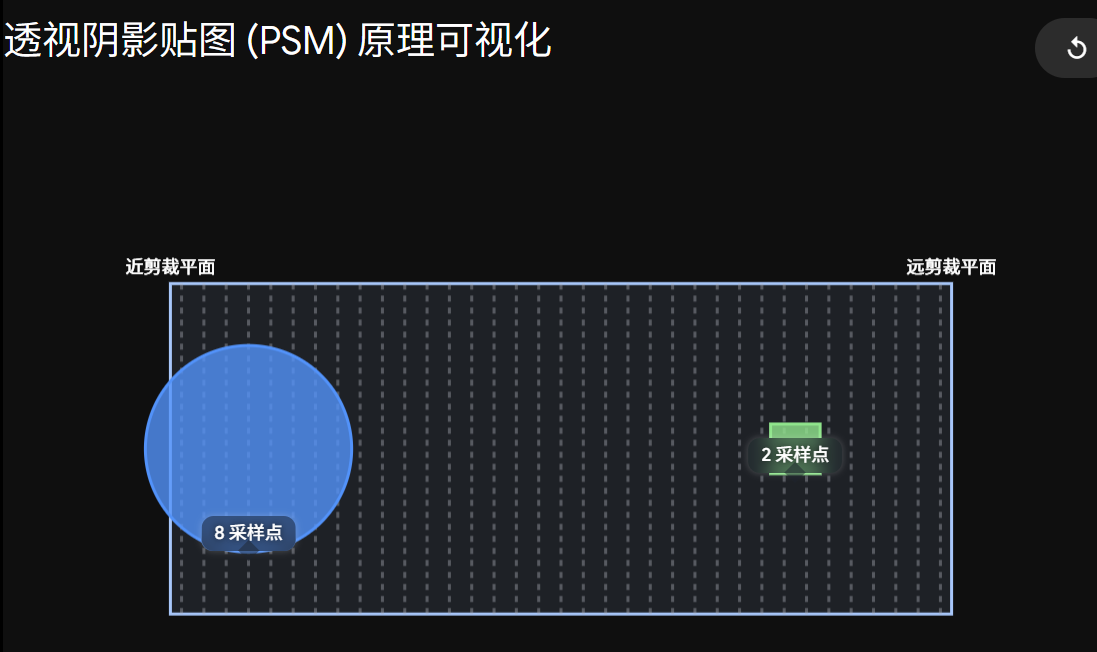

NDC 空间下生成的 shadow map

这里用一段 Gemini 的例子来形象地理解一下：

假设你正在玩一个第一人称射击游戏，阳光从你头顶正上方垂直照下来。 在你脚边有一只小猫（离相机极近），在远处的山头有一只大象（离相机极远）。

  • 在世界空间下（标准正交阴影贴图）： 阳光垂直往下拍。因为是正交投影，小猫在 Shadow Map 上就占猫那么大的像素，大象就占大象那么大的像素。但是，因为小猫离玩家太近了，走上前去一看，猫身上的影子全是马赛克。
  • 在 PSM 的流程下： 第一步，我们不让阳光拍。我们先让相机的透视矩阵把这个世界扭曲一下。 在相机的透视镜头里，由于“近大远小”的视觉原理，脚边的小猫因为离相机太近了，在屏幕上变得巨大无比；而远处的山头和大象因为离相机太远了，在屏幕上缩得只有指甲盖那么大。

第二步，重点来了！阳光在这个时候砸下来。 此时，阳光看到的不再是原本的世界，而是一个被相机镜头扭曲后的世界。在这个扭曲的世界里，小猫变成了“巨猫”，大象变成了“微雕大象”。 当阳光（依然用正交投影）去拍摄这个扭曲的世界生成 Shadow Map 时，这张贴图上大半张纸都被这只“巨猫”给占满了，而远处的“微雕大象”只分到了几个像素。

现在 PSM 由于巨大包围盒的计算难题、阴影质量随相机旋转剧烈波动等问题，以及显存与算力的提升，已经完全被淘汰了

2.CSM (Cascaded Shadow Maps, 级联阴影贴图)#

CSM 的核心思想其实于 PSM 差不多：增加近处阴影的分辨率，降低远处阴影的分辨率，而 CSM 也是许多引擎（如：UE、Unity…）在处理太阳光之类覆盖大场景的方向光时的首选

操作步骤：

  1. 首先沿着玩家视角，根据深度值将视锥体划分为不同层级（比如 3 层、4 层），这里以 3 层为例：
    1. Cascade 0 (近景)： 离相机极近，虽然深度范围很窄（比如 0~10米），但我们给它分配一张完整的 1024x1024 贴图。这里的像素密度极高，能看清睫毛的阴影
    2. Cascade 1 (中景)： 比如 10~50 米，也分配一张 1024x1024 的贴图
    3. Cascade 2 (远景)： 比如 50~200 米，同样是 1024x1024。由于覆盖的物理面积太大了，所以这层阴影会很糊，但是又因为离相机很远，因此玩家根本注意不到
    4. 不过这种直接写死层级范围的方法可能会导致 shadow map 内存的浪费（e.g. 近处的物体太少），所以实际使用时一般都会结合指数或其他手段进行划分
  2. 计算包围盒与正交矩阵：
    1. 对于切出来的每一块子视锥体：
      1. 算出这个子视锥体在世界空间下的 8 个顶点坐标
      2. 将这 8 个点转换到光源的观察空间
      3. 计算这 8 个点的 AABB，从而推导出当前这一层的正交投影矩阵

Shadow Maps 9

  1. 渲染 Shadow Map：
    1. 光源依次套用上面算出的 3 个正交矩阵，把场景渲染 3 遍（可以配合视锥体剔除，没在当前 Cascade 里的物体就不画了）
  2. 像素着色器采样：
    1. 进入 FS，得到每个像素点的深度之后，先用几个 if/else 判断其位于哪一层级的视锥体/ Cascade，再通过索引（如果使用数组存储 Shadow Map 的话）和光源矩阵，将 Shadow Map 中的深度值提取出来进行比较

可能遇到的问题：

  • 层级混合：由于相接的两张 Shadow Map 精度不同，清晰程度自然也就不一样，这种差异在两个层级的接缝处会显得尤其强烈——这一边是锐利的阴影，而另一边却直接糊成了一团马赛克

  • 解决方法是使用 Cascade Blending（级联混合） —— 在两个层级之间定义一个缓冲带，Shader 会在缓冲带区域进行两次采样，并根据距离对两张 Shadow Map 进行混合。这种做法虽然可以实现有效的过渡，但代价也很明显：位于缓冲带的点，其 Shadow Map 的采样开销相对于缓冲区外的点的会翻倍

  • 阴影抖动：当视角进行转动时，子视锥体的包围盒也会发生微小的变化，这意味着光源的正交矩阵在视角移动过程中的每一帧都在发生变化，反映在图像上就是：阴影的位置总是在变化，这种现象在硬阴影中尤为明显

  • 解决方法是使用 Stabilize Cascades（稳定级联） —— 简单来说就是将原本的 AABB 替换为一个 “恒定包围球”，以这个包围球为内切球的立方体就是新的 AABB；至于包围球怎么寻找：先找出视锥体切片的中心点，并以中心点到最远顶点的距离（对角线）作为半径，画一个球，这个球就是包围球
