渲染中的加速结构大致可以分为两类，一种是基于物体的加速结构，一种是基于空间的加速结构，本质上都是为了避免每条光线、每块像素、每个物体都与整个场景进行暴力测试。

一：基于物体的加速结构#

传统的包围球 / 包围盒结构#

多用于视锥剔除与碰撞检测，而在实际渲染中并不常用，因为球体或任意朝向盒的求交运算远比 AABB 复杂。

层次包围盒（BVH, Bounding Volume Hierarchy）#

最常用的加速结构，本质上是一棵基于物体的划分树（一般是二叉树，但也可以是四叉、八叉等）。

假设现在需要对场景中的所有三角形进行求交，最暴力的方法是逐个进行测试，时间复杂度是 $O(n)$；如果使用 BVH 进行测试，平均情况下可以降低到接近 $O(\log n)$。

在构建时，首先计算整个场景的包围盒（通常是 AABB，轴对齐包围盒），然后将物体（三角形等）分成两组，分别计算它们的包围盒作为子节点 / 左右子树，以此类推，直到叶子节点包含极少数的三角形。

BVH 的结构#

  1. 根节点：一个囊括了整个场景的巨大包围盒。
  2. 中间节点：仍然是一个包围盒，但是相对于父节点来说，细分层级更高（包围盒更小），盒内包含的面片数量更少，同时还包含两个指向子节点的指针。
  3. 叶子节点：一个包围盒，以及指向实际几何数据的指针 / 索引（比如两个三角形）。

BVH 的遍历流程#

  1. 从栈顶取出一个 AABB 与光线进行求交。
    • 如果没有相交：直接 continue 跳过，进入下一轮循环。
    • 如果存在交点：返回进入该 AABB 的最短距离 $t_{enter}$。
  2. 将 $t_{enter}$ 与之前记录的 $t_{max}$ 进行比较，进行剪枝。
    • 如果 $t_{max} \le t_{enter}$，就说明当前这个 AABB 被挡住了，光线不应该看到它，因此直接舍弃。
    • 反之，则进入这个 AABB。
  3. 进入 AABB 后，还需要根据节点类型进行不同的处理。
    • 叶子节点：直接对里面包含的所有三角形执行求交，并根据返回的距离判断是否更新 $t_{max}$。
    • 中间节点：光线分别与左右两个 AABB 求交，并得到与两个盒子的距离，将距离较远的盒子压入栈底，距离较近的盒子压入栈顶。

缺点：多个包围盒可能出现重叠的情况（如图），此时单单只对一个包围盒执行求交操作是不够的，因为并不清楚哪个包围盒在前，所以需要对左右两棵子树都执行求交，这样才可以确定下一步要进入哪个包围盒。

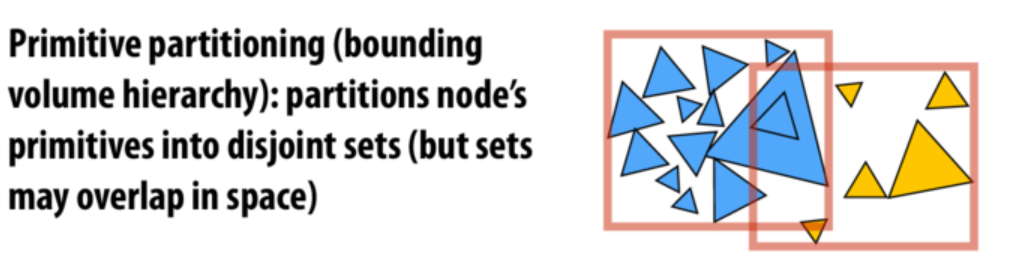

BVH 子节点包围盒重叠示意图

二：基于空间的加速结构#

KD-Tree（K-Dimensional Tree）#

KD-Tree 的核心思想是：不断地用一个轴平面对空间进行分割，逐步将场景划分为更小的区域；光线只需要检查它所经过的区域内的物体，而不是所有三角形。

KD-Tree 的结构#

  1. 根节点：整个场景的包围盒。
  2. 中间节点：记录当前节点的划分轴与划分位置。
  3. 叶子节点：代表当前 kd-tree 的最小层级区域，包含此区域内所有三角形数据的指针。

如果一个物体同时处于多个区域，那么每个区域对应的叶子节点中都会存在这个物体的指针。

KD-Tree 的遍历流程#

  1. 光线首先与根节点相交，计算与划分平面的交点的距离。
  2. case 1：光线只击中近端的空间，只递归遍历近端子树。
  3. case 2：光线只击中远端的空间，只递归遍历远端子树。
  4. case 3：光线先穿过近端，再穿过远端，先将远端子树压入栈中，接着递归遍历近端子树。

优点：相较于 BVH，KD-Tree 的计算量更小，因为 KD-Tree 的遍历遵循“由近及远”原则，所以光线一旦与三角形相交，且光源与交点的距离小于与远端的距离，就可以确定这就是最近交点；而 BVH 由于可能存在重叠的情况，即使在左子树中找到了交点，也无法确定这就是最近交点，仍然需要将右子树也遍历一遍。

缺点：内存开销不可控；构建速度极慢（无法实现动态重建）；硬件访问不友好。

KD-Tree 遍历示意图

八叉树（Octree）#

核心逻辑：在三维空间中，每一次切分都需要沿着 x 轴、y 轴、z 轴各切一刀，将其均分为八块。

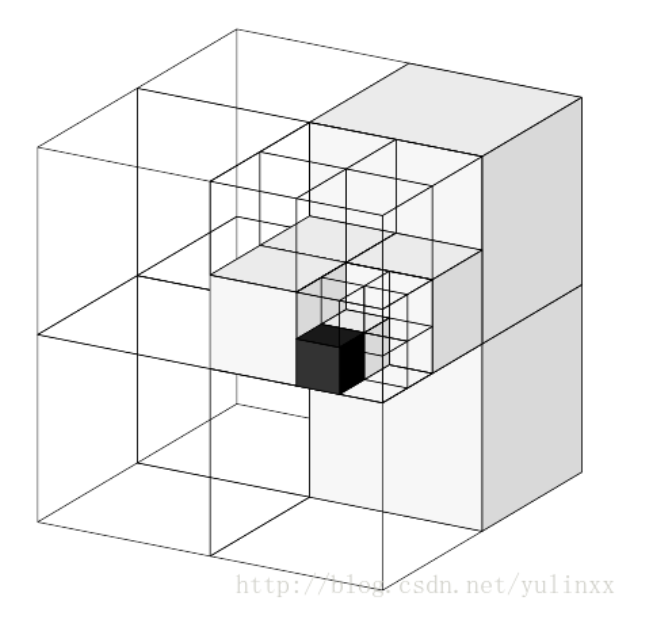

Octree 空间均分示意图

Octree 的结构#

  1. 根节点：一个包裹着整个场景的严格立方体。
  2. 中间节点：含有 8 个指向子节点的指针。
  3. 叶子节点：不可再分的最小立方体单元，它可以包含其中所有的三角形数据的指针，也可以作为体素直接参与体素渲染。

八叉树一般不用于光线与物体求交的加速，因为它的划分实在是太过规整了，面对复杂 / 动态的几何体时会非常吃力（比如可能出现所有三角形全部堆积在一个小立方体内的情况）；但是在全局光照（如 SVOGI 等）、视锥剔除领域，八叉树应用得非常广泛。

均匀网格（Uniform Grid）#

核心思想：抛弃树形结构，直接将场景均分为若干个完全相同的格子。

Uniform Grid 底层的数据结构非常简单，只有两个数组：

  1. 网格标头数组：一个一维数组，长度严格等于 $N_x \times N_y \times N_z$（即三维分辨率的乘积）。每个元素非常简单，只存一个整数，指向“物体列表数组”的起始索引。
  2. 物体列表数组：一个连续的内存块，按顺序存放每个格子里包含的三角形（或粒子）的 ID。

因此对于场景中的每一个点，如果想要知道自身处于哪一个格子，都可以在 $O(1)$ 的时间复杂度内对其进行查询；之后进行光线求交时，Uniform Grid 会采用 3D DDA 算法像走棋盘一样沿着光线方向逐个推进格子，每进入一个格子，光线就会与该格子里记录的三角形进行求交测试。

由于网格是严格由近及远推进的，一旦在当前格子内找到了交点，算法就可以立刻提前终止并返回结果，从而直接跳过后面所有剩余的格子。

既然构建简单（平铺直叙）、定位 $O(1)$、遍历无栈，为什么现代光线追踪不用它？

图形学中有一个著名的黑话叫 “茶壶与体育场（Teapot in a stadium）”问题。它精确地命中了均匀网格的死穴：

假设你的游戏场景是一个巨大的足球场（空旷空间），而在球场正中心放了一个做工极其精细的茶壶（包含 100 万个微小三角形）。

如果你要用均匀网格来加速这个场景，你会陷入两难的绝境：

如果格子定得太大（网格太稀疏）：整个球场可能就被分成了 4 x 4 x 4 个格子。那么中心的那个格子会把整个茶壶的 100 万个三角形一股脑全部吞进去。当光线射中这个中心格子时，退化成暴力求交，网格形同虚设。

如果格子定得太小（网格太精密）：为了把茶壶表面的三角形分干净，你把格子大小设为 1 毫米。这意味着周围空旷的足球场空间也被切成了几百亿个 1 毫米的空格子。

内存崩塌：海量的空格子会瞬间吃光所有的显存。

遍历雪崩：一束光线从球场的一端射向另一端，它不得不无意义地执行几万次 DDA 循环去“走格子”（哪怕里面全是空气），渲染速度直接跌入谷底。

因此，Uniform Grid 通常只用于物理仿真、流体模拟、粒子碰撞等方面。

附：现代实时光线追踪中的加速结构#

在 DirectX Raytracing、Vulkan RT 等 API 中，为了在 GPU 上实现每秒数百万甚至更多次的光线求交，使用的都是 BLAS + TLAS 的两层 BVH 架构。

1. BLAS（Bottom-Level Acceleration Structure，底层加速结构）#

BLAS 针对的是每一个独立模型内部的三角形，与上文所说的 BVH 基本相同；相较于 TLAS，BLAS 的构建成本更高，通常会采用 SAH 算法，其内部存储的是真实的顶点与三角形数据。

2. TLAS（Top-Level Acceleration Structure，顶层加速结构）#

TLAS 内部不包含任何三角形，只有不同的 BLAS 实例，以及每个实例各自在世界空间中的变换矩阵、材质 ID、遮罩等；由于 TLAS 的大小仅仅只和场景中的物体个数相关（通常几千到几万个），数据量较小，所以 TLAS 的构建速度远快于 BLAS，也就可以在每帧进行重建。

保存 BLAS 的世界矩阵的原因

正因为 BLAS 的构建速度较慢，因此难以实现每帧进行重建，所以采用“空间换时间”的策略，即将每个实例的世界矩阵保存下来。之后当画面运动时，只需要通过前一帧的世界矩阵反推出模型空间坐标，再使用当前帧的世界矩阵即可实现在不重建 BLAS 情况下的空间变换。
